Нововведения в версии bCAD 3.9
Семейство программ bCAD постоянно развивается и
улучшается. Осенью 2005 года на смену версии 3.8 выходит bCAD
3.9, включающий в себя следующие новые возможности и
усовершенствования:
Новая функциональность базового
модуля
Первое, что бросается глаза при
знакомстве с bCAD 3.9 – это обновленный внешний вид,
цветные пиктограммы, они и выглядят симпатичней, и, что важно,
лучше различимы, особенно на современных жидкокристаллических
мониторах
![](/news/version_39/image005.jpg)
Существенно облегчающие работу изменения
в общем интерфейсе системы – рабочий курсор можно двигать не
только мышью, но и стрелочками на клавиатуре, появился
дополнительный режим ввода относительных координат,
позволяющий вставку объектов со сдвигом относительно точки
привязки.
В текстовых записях появилась
возможность использовать не только чертежные шрифты bCAD, но и
все многообразие стандартных шрифтов Windows TrueType,
при этом надпись может состоять из нескольких абзацев,
содержать специальные символы, выделения утолщенным шрифтом и
курсивом.
![](/news/version_39/image009.jpg)
Обновленный инструмент штриховки
радикально упрощает и ускоряет заливку областей, ограниченных
различными элементами чертежа, что заметно снижает
трудоемкость этой операции. В новом варианте достаточно лишь
указать точку внутри области, которая должна быть
заштрихована. Естественно прежний вариант точного задания
контура сохранен.
![](/news/version_39/image012.jpg)
Принципиально новой возможностью
bCAD 3.9 является «перьевой» ввод, позволяющий
работать на планшетных ПК и ноутбуках с сенсорным экраном.
Процесс черчения становится интуитивно очень близким к
рисованию на бумаге, только с использованием всего
многообразия функций точных построений, геометрических
привязок. Никогда еще интерфейс САПР не был так близок
по простоте использования к кульману.
![tablet-small tablet-small](/news/version_39/image014.gif)

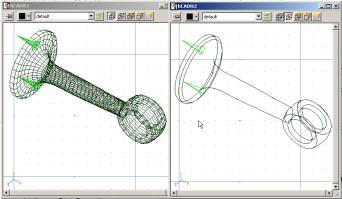

Появился новый режим отображения
на экране в виде силуэта, уменьшающий количество линий и
упрощающий работу со сложными объектами и особенно сборками,
содержащими большое количество деталей.
![](/news/version_39/image017.jpg)
Мастер многовидового эскиза
автоматически создает основные виды будущего изделия –
фасадный, виды сбоку, сверху, с тыла, аксонометрическую
проекцию. Эскизы могут выполнены и с сохранением линий
невидимого контур, что позволяет отобразить внутренние
элементы конструкции.
![](/news/version_39/image020.jpg)
Улучшены возможности по обмену
изображениями с другими программами - достаточно пары щелчков
мышью, чтобы перенести изображение проекта в текстовый
редактор или электронную таблицу.
Новинки в Мебельной серии
Новый мастер расстановки значительно
ускоряет и упрощает размещение крепежа и фурнитуры вдоль
кромок и плоскостей панелей, автоматически устанавливает
детали с заданным шагом относительно выбранной базы.
![](/news/version_39/image028.jpg)
Нововведения в части отчетности для
сборочных единиц и комплектов дают возможность в
зависимости от стоящей задачи получить отчет и смету как по
собранным блокам, что удобно, например, при комплектации из
готовых блоков в салоне, так и подетально, что необходимо для
внутренних технологических и экономических расчетов.
Изменения в создании и редактировании
деталей. В гнутой панели теперь можно задавать не только
радиальный сегмент, но и прямолинейные участки. Мастер
фигурной панели позволяет не только изменить габариты и
материал детали, но и получить ее контур для редактирования
или заменить контур в уже созданной.
![](/news/version_39/image032.jpg)
Доработке подверглась система
автоматического создания чертежей - появились чертёж и
развертка для гнутых панелей, возможность получать размеры
детали с учётом или без учёта толщины кромок и много
других мелких, но крайне полезных в ежедневной работе
улучшений.
Новый инструмент назначения кромок
позволяет быстро изменить их форму и отделку сразу на
нескольких деталях, просто указав их в проекте.
![](/news/version_39/image036.jpg)

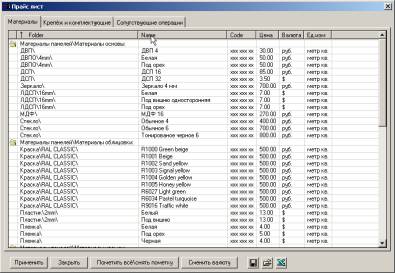

Для упрощения работы с ценами материалов
и комплектующих bCAD создает сводный прайс-лист, с помощью
которого изменения цен вносятся полуавтоматически. Таблица цен
может быть передана и в стандартную электронную таблицу или
бухгалтерскую программу.
![](/news/version_39/image039.jpg)
Новый алгоритм раскроя не только плотнее
раскладывает заготовки, но и позволяет выбрать критерии для
оптимизации. Такой возможности не имеют, как правило, даже
специализированные раскройные программы, которые сами
вместо технолога-раскройщика решают, что ему сейчас важнее,
экономия расхода материала или меньшее количество раскройных
карт, то есть переналадки станка. Экономичный режим
позволяет максимально уменьшить расход материала и получить
наиболее крупный цельный остаток, технологичный даёт
минимальное количество карт раскроя (что удобно при пакетном
раскрое), режим длинные резы упрощает и ускоряет
процедуру раскроя, так как выдает очень удобные для раскроя
резы, оптимальный при том же количестве листов, что
и экономичный уменьшает количество карт раскроя.
![](/news/version_39/image042.jpg)
Новая опция в работе с банком материалов
- «Рабочие наборы» позволяет группировать материалы по
комплектам, что вкупе с возможностью быстрого просмотра их
внешнего вида, заметно сокращает время, уходящее на выбор
материала и позволяет запоминать выбранные стилевые решения
для серий изделий.
![](/news/version_39/image045.jpg)
Профильные конструкции теперь можно
выполнить не только из сплошных гнутых элементов, но и
составными. Сопряжения торцов деталей под нужным углом система
сделает автоматически, достаточно лишь составить осевую линию
из сегментов прямых линий и дуг. Таким образом, появилась,
возможность создавать из профилей, например, фасадные рамки и
другие сборные конструкции. Длина получившегося профиля в
отчёте учитывается, конечно же, с учётом срезов.
![mdf-frame.png mdf-frame.png](/news/version_39/image048.jpg)
Для начинающих пользователей появился
встроенный простой самоучитель, который буквально проводит по
шагам через процесс освоения системы. Даже человек, ни разу не
проектировавший мебель на компьютере сможет, впервые получив
программу в руки, ознакомиться с основными приемами работы. по
созданию типовых изделий.
![](/news/version_39/image051.jpg)
По опыту реальной работы существенно
усовершенствован модуль вывода данных о деталях для передачи
на станки с ЧПУ и обрабатывающие центры
Существенно пополнены прилагаемы к
bCAD библиотеки готовых блоков, как в новыми элементами
комплектующих и фурнитуры, так и готовыми к использованию
наборов офисной, кухонной, детской мебели.
![](/news/version_39/image055.jpg)
Новая версия содержит десятки других
мелких усовершенствований, которые сделаны по Вашим просьбам и
существенно упрощают и ускоряют работу – связывайтесь с нами,
мы готовы выслушать, обсудить и, по возможности, учесть все
ваши пожелания. |
