Статьи о bCAD

Предлагаем Вашему вниманию статью, опубликованную в мартовском номере журнала «Мебельное обозрение» за 2003 г., посвященную описанию новых возможностей программных пакетов «bCAD для Мебельщика» и «bCAD для Мебельщика — Про», новые версии которых вышли в марте 2003 года.

«bCAD ДЛЯ МЕБЕЛЬЩИКА»

Производителям и продавцам мебели уже хорошо знакомы программные пакеты «bCAD для Мебельщика» и «bCAD для Мебельщика — Про». Многие компании с успехом используют его для автоматизации проектирования мебели и подготовки всей необходимой документации. Тем не менее, работа над совершенствованием пакетов продолжается. В этом статье приведено краткое описание новых возможностей программных пакетов.

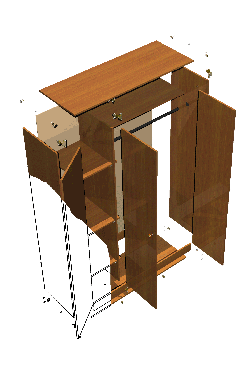

Напомним вкратце, что проектировщик, работающий в «bCAD для Мебельщика», при помощи специальных инструментов создает модель будущего изделия (комплекта изделий), и затем автоматически получает полный комплект учетной и производственной документации. Также в программном пакете предусмотрено автоматическое решение дизайнерских вопросов, работа по расстановки мебели, создание интерьеров, решение ряда архитектурных задач.

В марте 2003 вышли новые версии программных пакетов «bCAD для Мебельщика» и «bCAD для Мебельщика — Про».

Дополнительные возможности появились при работе с фигурными, гнутыми и прямоугольными панелями, как при их создании, так и на этапах подготовки чертежей и, особенно при подготовке управляющих программ для станков с ЧПУ.

При генерации отчетов и смет предусмотрена возможность сортировки данных по любому из выводимых признаков, добавлены новые поля в отчетные формы, введена более гибкая система настройки.

К стандартным картам раскроя в новой версии добавлены возможности создания таблицы со статистикой по расходу материалов и ручного редактирования карт раскроя на этапе предварительного просмотра, более полным стал учет используемых обрезков и листов материала на складе.

Существенно упростит работу проектировщика возможность групповой замены крепежа, элементов фурнитуры и материалов панелей. Эта возможность позволит за кратчайшее время изменить внешний вид всего комплекта изделий, а также отдельных выделенных элементов.

В программном пакете «bCAD для Мебельщика — Про» расширены возможности по созданию геометрических поверхностей произвольной формы, что существенно упрощает проектирование нестандартных мебельных элементов и дополнительной фурнитуры.

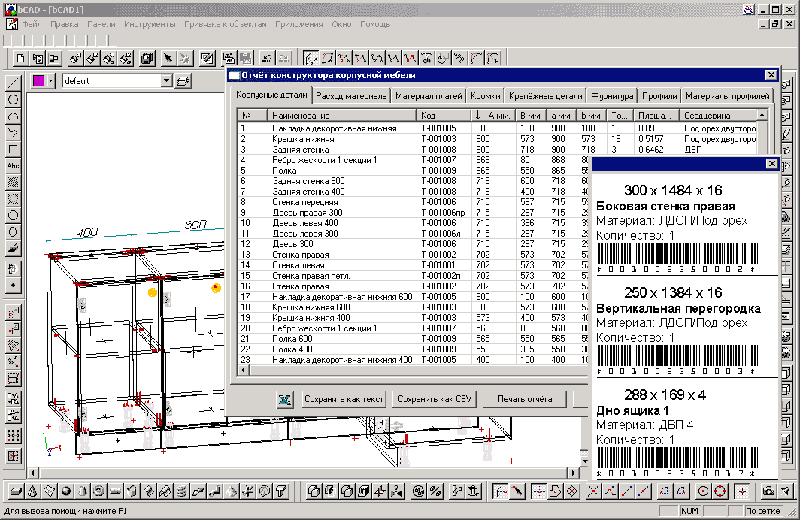

Стоит упомянуть о еще одном интересном нововведении, созданном уже не самими разработчиками bCAD, а их коллегами из компании DataScan — программе bBarcode. Данный модуль, работая с результатами отчетов bCAD, создает набор этикеток со штриховым кодом для каждой детали и обеспечивает стыковку с оборудованием ведущих фирм в соответствующей области.
