Предлагаем Вашему вниманию статью, опубликованную в мартовском номере журнала «Мебельное обозрение» за 2002 г., посвященную нововведеним и усовершенствованиям в новой версии программного пакета «bCAD для Мебельщика», выход которой планируется в начале-середине апреля текущего года.

«bCAD для Мебельщика» — новинки

Информация о возможностях программного пакета «bCAD для Мебельщика» регулярно публикуется в различных средствах массовой информации по мебельной проблематике. Постоянные читатели и пользователи системы знают, что пакет непрерывно обновляется и совершенствуется. В этой статье мы расскажем о том, что нового появилось в версии, которая вышла на рынок в конце февраля.

Новшества можно условно разделить на две категории, первое — усовершенствования и исправления в существующих инструментах, второе — принципиально новые возможности. Начнем с первого. В первую очередь — улучшенный интерфейс пользователя, в основном за счет уменьшения количества нажатий на клавиши и щелчков мышью для выполнения наиболее часто употребляемых операций. Для увеличения скорости работы некоторые внешние приложения (например сдвиг-вытягивание) нынче включены в основной код системы. Чтобы упростить работу с технологической документации таблицы отчетов теперь можно не только переносить в Excel, но и вставлять непосредственно в поле чертежа. В раскрое появилась возможность раздельно кроить материал основы панелей и ламинат. Добавлена возможность выдавать отчет и смету не только на весь проект, но и на его часть, выбранную дизайнером. При расчете сметы теперь можно отдельно учесть расходы, специфичные для региональных филиалов предприятий. Последнее обстоятельство отдельно приятно — наши клиенты активно расширяют производственную сеть.

Удобным дополнением к существующему комплекту будет обновленная, точнее дополненная библиотека готовых изделий. Добавлены два обширных каталога офисной и кухонной мебели. Их можно использовать как в готовом виде, для создания интерьеров, так и как прототипы для заказных изделий.

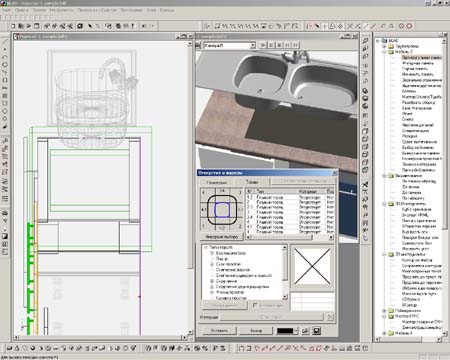

Теперь о более серьезных нововведениях. Их по сути два, но они радикально усиливают возможности конструктора. В первую очередь — мастер вырезов и отверстий в панелях (рис 1). Сделать вырез можно было и предыдущих версиях системы, но для этого конструктор должен был сделать ряд операций вручную и, главное, вручную же внести соответствующие обозначения в рабочие чертежи деталей. В новом варианте достаточно указать в мастере положение и габариты вырезов, всю остальную работу — создание объемной модели и черчение система выполнит автоматически, также как это уже было сделано с отверстиями под крепеж. Вырезы, также как и внешний контур панелей могут иметь обработанную и отделанную кромку, расход материалов, трудоемкость обработки будут учтены также автоматически. Создание проемов под остекление или вырезов в столешницах под мойку теперь дело не получаса а всего лишь пары минут. Следует отметить, что для дизайнеров уже работающих с bCAD освоение нового инструмента займет считанные минуты — интерфейс мастера вырезов очень схож с мастером панелей.

рис 1.
рис 1.

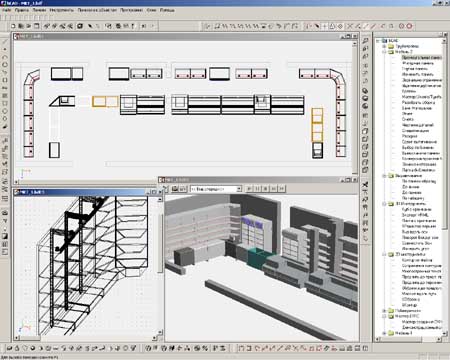

Самой же «вкусной» новинкой является введение принципиально нового типа деталей. Наряду с панелями из листового материала в bCAD теперь есть изделия из профилей. Эту новинку в первую очередь оценят производители торгового и выставочного оборудования. Собственно объемную модель геометрии можно было создать и раньше, используя стандартные инструменты протяжки сечения вдоль направляющей. Новый же инструмент — мастер профильных деталей значительно упрощает эту работу, позволяет создавать каталоги профилей, а главное bCAD будет автоматически вести учет таких деталей. Профильные элементы могут быть как прямыми, так и радиальными или криволинейными. Их можно использовать совместно с уже привычными панелями и крепежом — система аккуратно учтет все. Таким образом создание всевозможных стеллажей, полок, выставочных стендов стало не только проще, но и эффективнее — вместе с внешним видом и списком деталей дизайнер получает полную спецификацию изделия или даже целого торгового зала (рис 2).

рис 2.
рис 2.

Таким образом, использование новой версии «bCAD для Мебельщика» позволяет существенно облегчить, а следовательно, и ускорить процесс проектирования элементов мебели, а также провести более полную и детальную подготовку производственной документации.
