НОВОВВЕДЕНИЯ В ВЕРСИИ bCAD 3.93.1097

Семейство программ bCAD постоянно развивается и улучшается.

В сентябре 2009 года на смену версии 3.92.1085 вышла новая версия 3.93.1097, включающий в себя следующие нововведения и усовершенствования:

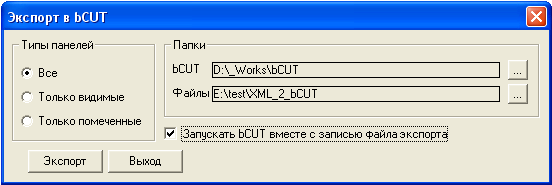

*Передача данных в модуль раскроя bCUT

При передаче в раскройную программу детали сортируются по материалу, из которого они изготовлены.
Передача производится через формат XML.
Сохранённые таким образом изделия можно открывать в программе раскроя отдельно, не только сразу после экспорта из bCAD.

*Изменение радиусов существующих дуг

Инструмент «Скругление» при указании дуги (точку необходимо выбирать на дуге, а не в том месте, где дуга стыкуется с другими сегментами контура) перестраивает дугу и примыкающие к ней объекты (если это возможно) с учетом нового радиуса дуги, установленного пользователем.


Изменение радиуса скругления производится по тем же правилам, что и создание нового скругления.
Если на концах перестраеваемой дуги найдены примыкающие объекты, используются эти объекты.
Если объектов нет, в конце дуги строится линия, касательная к дуге в точке конца дуги и скругление проводится по ней.
В случае, когда невозможно построить скругление с указанным радиусом по имеющимся объектам (например, у нас есть 2 параллельных отрезка на расстоянии 100 мм и соединяющая их дуга радиуса 50 мм, а мы хотим скруглить их дугой 30 мм), сохраняется центр дуги.

Инструмент "Редактирование ломаной"
При модификации дуги инстурментом "Редактирование ломаной" при нажатии клавиши F10 появляется диалог, позволяющий задать точное значение радиуса дуги.

Разница в работе инструментов «Скругление» и "Редактирование ломаной" состоит в том, что «Скругление» модифицирует прилегающие объекты таким образом, чтобы дуга подходила к ним по касательной в том время, как «Редактирование ломаной» не соблюдает условия касательности и строит дугу указанного радиуса, проходящую через имеющиеся точки (концы модифицируемой дуги).

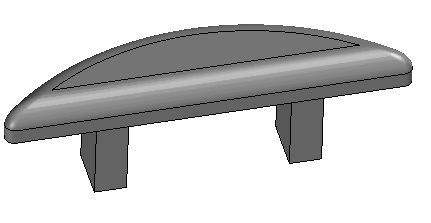

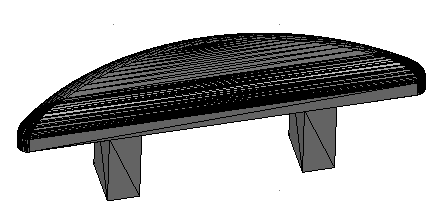

*Скрыть указанное ребро


Меню Инструменты->Рёбра поверхности->Скрыть указанное ребро

Данный инструмент предназначен для доводки моделей, импортированных из других программ.
Скрытые рёбра поверхностей не мешают при работе. Хотя в элементе и остаётся то же самое количество рёбер и треугольников, отрисовка его на экране происходит заметно быстрее


Аналогично работает инструмент "Восстановить указанное ребро"
(Меню Инструменты->Рёбра поверхности->Восстановить указанное ребро)

*Изменение блоков из банка "Крепеж и комплектующие"

Если у элемента, вставленного в проект из библиотеки и хранящегося там с параметрами "Комплект" или "Сборка", изменяются геометрия (применяются инструменты "Сдвиг", "Заркально отразить", "Изменить размер"), то данный элемент приобретает статус "Нестандартный".

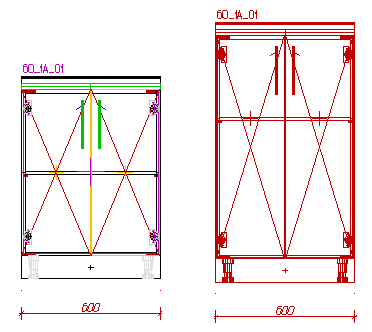

В этом случае, каркас этого элемента (со статусом "Нестандарт") в окне редактора отображается красным цветом:

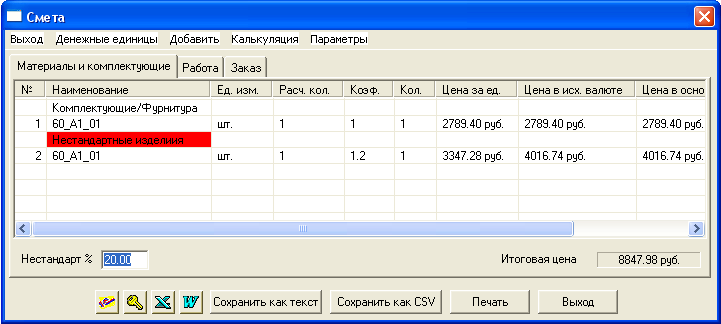

В смете данные элементы выносятся в отдельный раздел "Нестандартные".

Также в смете введено дополнительное поле для задания наценки на подобные "нестандартные" изделия.

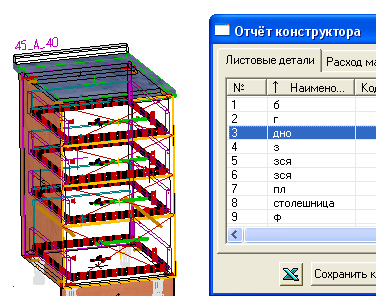

*Выделение выбранной детали в проекте из инструмента "Отчет"

Если в таблице отчета выделяется так или иная строка, отображающая данные панели, то в рабочем окне данная панель помечается.

*Импорт и Экспорт файлов формата DXF / DWG

Существенно доработана библиотека чтения и записи DXF / DWG, что с одной стороны упрощает загрузку в "bCAD Мебель" данных из других систем проектирования, с другой стороны упрощает процесс передачи результатов проектирования из bCAD в другие систмы проектирования и управления, ориентированные на работы с данными форматами.




Помимо приведенных выше изменений и дополнений новая версия программного пакета "bCAD Мебель" содержит целый ряд более мелких изменений, которые в существенной степени ускоряют и упрощают работу с программным пакетом.

Если у Вас появятся каккие-либо вопросы как по новым возможностям так и по работе с программными пакетами в целом, ОБЯЗАТЕЛЬНО обращайтесь в нашу службу технической поддержки.
