НОВОВВЕДЕНИЯ В ВЕРСИИ bCAD 3.92.1025

Семейство программ bCAD постоянно развивается и улучшается. В мае 2007 года на смену версии 3.91.994 вышла новая версия 3.92.1027, включающий в себя следующие нововведения и усовершенствования:

Нововведения в bCAD v 3.92

*Панель Инструменты 2D геометрии

На этой панели собраны инструменты, позволяющие упростить геометрические построения из чертёжных линий (2D объектов): ломаных линий и дуг.


* Обрезать

Обрезает объекты секущей плоскостью, задаваемой другими объектами в случае пересечения.

* Продлить

Продлевает объект до ограничивающего объекта.

Инструменты "Продлить" и "Обрезать" встроены в bCAD. Предназначены для замены соответствующего приложения.

*Импорт / Экспорт в AutoCAD

Приобретена и встроена в bCAD библиотека чтения и записи DXF/DWG, разработанная Open Design Alliance. Действия по импорту и экспорту остались теми же.

*Кодирование деталей

В приложениях, создающих листовые и профильные детали имеется возможность автоматически генерировать Код детали. Такой код состоит из 2-х частей: постоянной текстовой части (кода проекта) и номера. Имеется возможность задать разный код проекта для разных типов дета-лей: простых, фигурных, гнутых панелей и профильных деталей.


Нажатие на кнопку * приводит к заданию редактируемой детали нового кода.

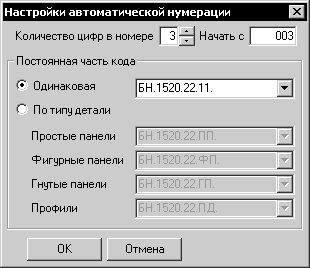

Кнопка image003 открывает доступ к настройкам автоматической нумерации кодирования деталей.

Постоянная часть кода может быть одинаковой для всех деталей, неважно, какого они типа.


*Изменение Кода деталей

Инструмент "Смена кода/названия"* позволит автоматически (или вручную) изменить коды всех деталей в проекте.

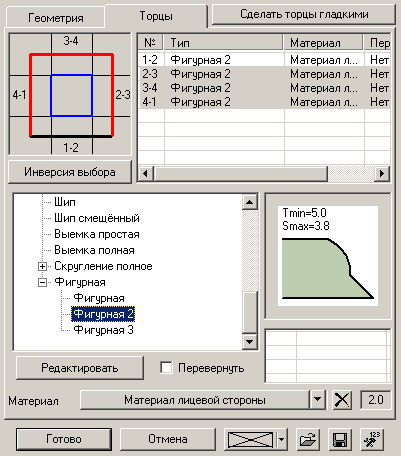

*Тип торца панели "Фигурный"

В bCAD 3.92 появилась возможность создавать детали с кромками произвольного сечения – в зависимости от фрез, применяемых на Вашем предприятии.

Тип торца панели

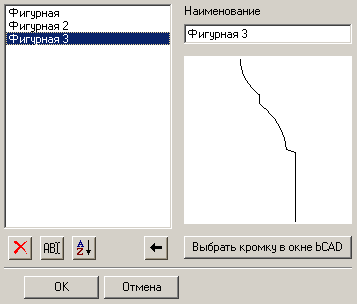

Задание новой формы кромки и редактирование существующей производится в диалоге, вызываемом по кнопке «Редактировать».

Тип торца панели

Кнопка «Выбрать кромку в окне bCAD» позволяет указать заранее созданный контур кромки.

При занесении новой кромки не забудьте изменить её название – иначе кромка с таким названием будет заменена новой.

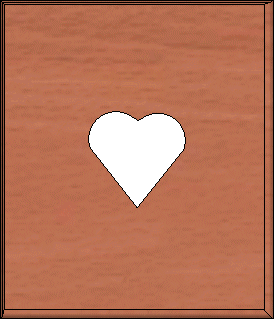

*Фигурный вырез

Инструмент «Вырез в панели» позволяет создавать вырез произвольной формы.Контур выреза должен быть плоским и не иметь самопересечений.

Контур Выреза должен быть расположен на панели. В версии «Про» можно использовать контуры из банка профилей.

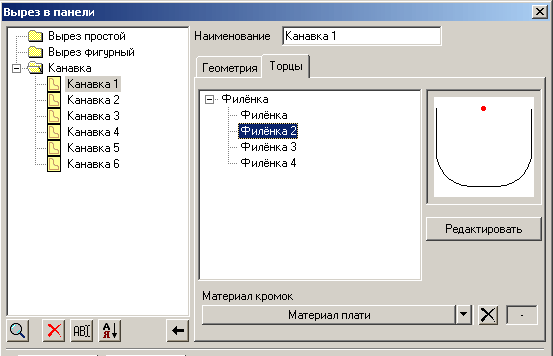

*Канавка

Инструмент «Вырез в панели» позволяет создавать «канавки» произвольной замкнутой формы.Контур канавки должен быть плоским и не иметь самопересечений.

Контур канавки должен быть расположен на панели.
В отличии от программного пакета "bCAD Мебель", в котором контур произвольного выреза и обработки торцов может быть взят лишь непосредственно из рабочего окна bCAD, в программном пакете "bCAD Мебель Про" предусмотрена возможность сохранения созданных контуров вырезов и канавок, а также сечений канавок и пазов в библиотеке, что в дальнейшем существенно ускоряет и облегчает работу по созданию данных элементов.

Предусмотрена возможность задания не только контура но и ПРОИЗВОЛЬНОГО сечения канавки

*Паз

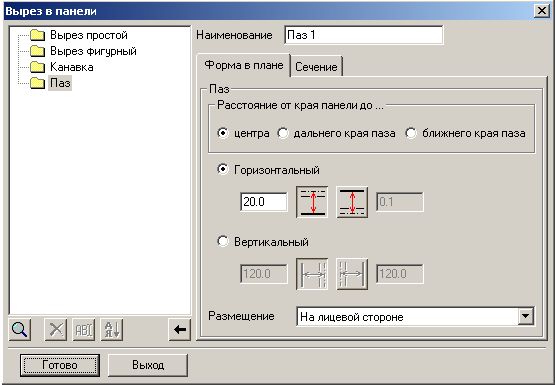

Инструмент «Вырез в панели» позволяет создавать также продольные и поперечные пазы в пласти панели на заданном расстоянии от края панели.

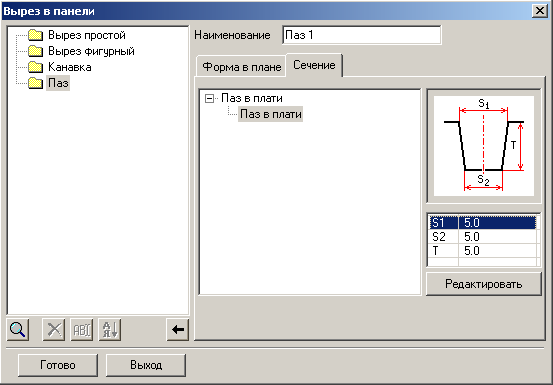

Предусмотрена возможность создания паза не только с прямоугольном, но и с трапециевидными сечением.

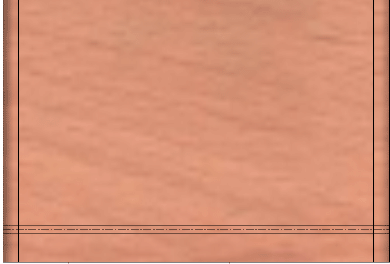

При генерации чертежей отображаются как сами пазы, так и их сечение. Также паз отображается в трехмерном виде в режимах работы "Только каркас", "Абрис каркас", "Каркас + Материал".
Отображение паза при других режимах работы с трехмерными моделями, также как и при визуализации не предусмотрено.

Паз должен быть линейным. Паз может пересекать любые вырезы и канавки панели.

*Установка bCAD под Microsoft Windows Vista

Начиная с версии 3.92.1025 есть возможность установить bCAD под Microsoft Windows Vista.
Процесс установки и дальнейшей работы ничем не отличается от Microsoft Windows XP.



Помимо приведенных выше изменений и дополнений новая версия программного пакета "bCAD Мебель" содержит целый ряд более мелких изменений, которые в существенной степени ускоряют и упрощают работу с программным пакетом.

Если у Вас появятся каккие-либо вопросы как по новым возможностям так и по работе с программными пакетами в целом, ОБЯЗАТЕЛЬНО обращайтесь в нашу службу технической поддержки.
