НОВОВВЕДЕНИЯ В ВЕРСИИ bCAD 3.91.913

Семейство программ bCAD постоянно развивается и улучшается. В августе 2006 года вышла новая версия bCAD 3.91.913, включающий в себя следующие новые возможности и усовершенствования:





Новая функциональность базового модуля

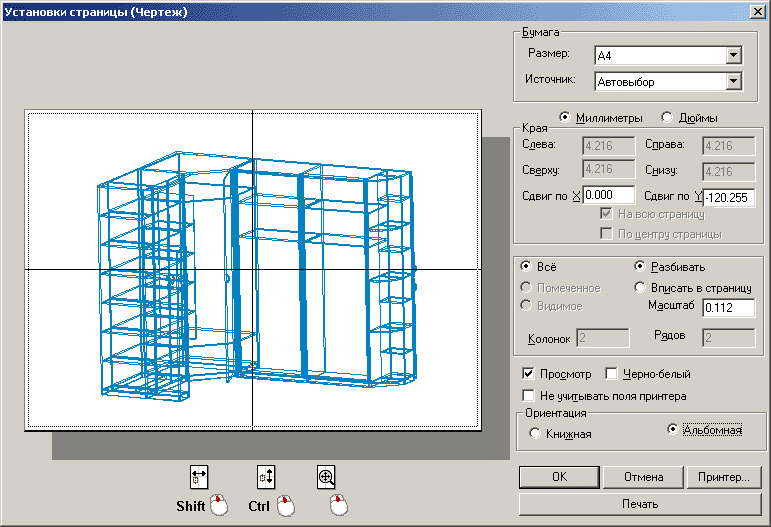

*Изменен диалог настроек печати:

  • Увеличен размер окна предварительного просмотра. Добавлено интерактивное (колесиком мыши) панорамирование и масштабирование чертежа на листах.


  • Флаг "Не учитывать поля принтера" сохраняет масштаб при переключениях режимов.
  • Устранена проблема печати на листах большого размера (А3 и больше) в векторной моде.

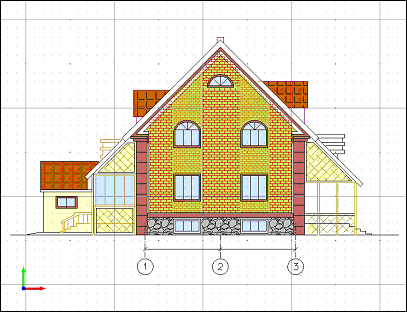

*Сплошные заливки цветом

Сплошные заливки могут иметь окна-вырезы, так же как и штриховки. Стиль «заливка» внесен в общий список штриховок и, таким образом имеют общий со штриховками пользовательский интерфейс. Отдельный инструмент «заливка» упразднен. Изменен порядок отображения заливок, теперь все чертежные элементы отображаются поверх заливки, что дает большую гибкость в создании иллюстраций. Штриховки и заливки могут быть использованы как граничные контуры для создания других штриховок.


*Новые режимы отображения

Добавлены две опции в режимы отображения проекта в окне редактора:

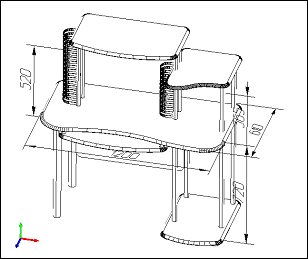

  • Опция «черно-белое» обеспечивает быстрое получение изображения проекта в линиях, пригодно для печати на черно-белых принтерах, вставки в документы, отправки по факсу.


  • Опция «выключить фон» позволяет оперативно выключить градиентную заливку фона, тем самым подготовить цветное или черно-белое изображение для печати или вставки в документы.

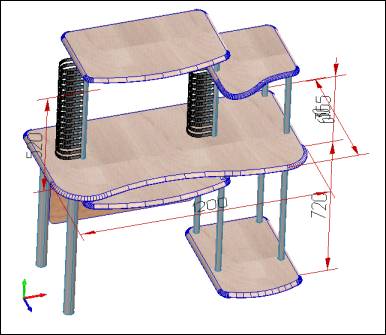

*Инструменты упрощения видимой сетки

В меню «Инструменты» добавлены команды для управления видимостью ребер на поверхностях:

  • «Прореживание сетки» - делает невидимыми лишние ребра в текущей точке зрения.

    image009 image011

  • «Границы объекта» -делает невидимыми все ребра незамкнутой поверхности, кроме ее границ.
  • «Восстановление ребер» - возвращает видимость ребер в исходное состояние.

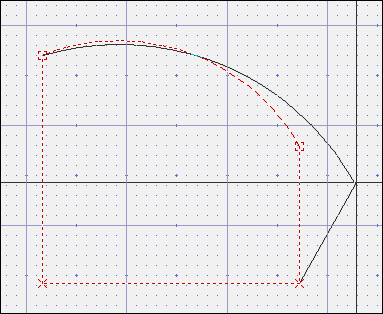

*Редактор ломаных

  • В редакторе ломаных добавлены «рукоятки» узлов, доступных для редактирования. Разными символами отображаются узлы на концах контура (квадратик) и промежуточные узлы (крестик). Визуализация включается автоматически при вызове инструментов редактирования контуров.
  • В дополнение к возможности редактировать ломаные и сплайны, редактор обеспечивает редактирование дуговых сегментов.
  • Инструмент «Переместить вершину» в случае выбора узла. в котором сходятся несколько сегментов, автоматически перемещает узлы всех этих сегментов, что облегчает редактирование сложных составных контуров (сечений и осевых линий профилей, образующих фигурных панелей и т.п.).

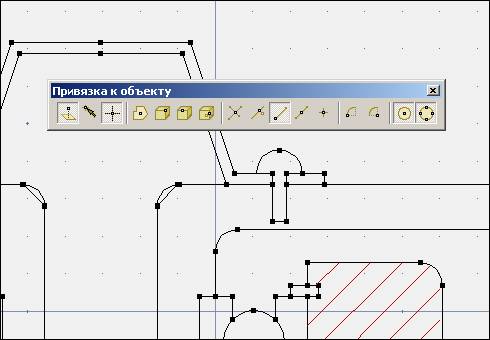

*Визуализация возможных привязок

В «Настройках» отображения проекта добавлена возможность включить подсвечивание узлов, к которым может произойти привязка. Отображение узлов автоматически адаптируется к набору включенных привязок. режим работает только совместно с режимом "Толщина линий 0"


*Резервное копирование.

  • Усовершенствован механизм создания резервных копий.
  • AutoSave теперь записывает промежуточные резервные копии не в исходный файл, а в файл с расширением .bdt. Это обеспечивает сохранность исходного проекта.

*Доработки и исправления

  • Подмена символов при вводе координат не зависит от раскладки языка, на котором запущен bCAD.
  • При случайном нажатии на колёсико мыши, фокус в появившемся диалоге
  • настроек стоит на поле, которое колёсиком никак не меняется.
  • В панели координат (F6) в случае ввода значений в поля X, Y, Z или указания точки начала координат мышью (по кнопке "Указать новое начало координат") кнопка "Начало системы координат" автоматически переключается в положение "Произвольное".
  • Инструменты "Параллелепипед", "Пирамида" и "Трёхмерная сетка" по нажатию на ПРАВУЮ кнопку мыши откатываются при выборе точки на шаг назад. При нажатии клавиши "Esc" инструмент завершается сразу.
  • При указании размеров параллелепипеда С КЛАВИАТУРЫ можно вводить отрицательные числа. Это влияет на направление построения параллелепипеда относительно указанной точки.
  • В диалоге "Пометить" изменение цвета, раздела, стиля линии или её толщины автоматически взводит соответствующую галочку.
  • Если инструмент "Удаление невидимых линий" создаёт проекцию в новой модели, то в эту модель копируются из старой ВСЕ стили, шрифты и типы линий.
  • Размеры: исправлена ошибка неверного построения коротких выносных линий.
  • При работе с инструментом «Припуск» при выключенном "Без групп" отменена необходимость перебора все объекты из группы.
  • В «Настройках» добавлена "ручка управления" углом поворота на движение мышки.

Новинки в специализированных мебельных инструментах

*Диалог комнаты

  • Добавлена возможность отключать верхний и нижний подвесы.
  • Добавлена встроенная камера с круговым обзором помещения.
  • При вставке блоков автоматически отслеживается и не допускается их пересечение со стенами и полом, что значительно упрощает расстановку элементов вдоль стен и пола помещения.

*Кромки

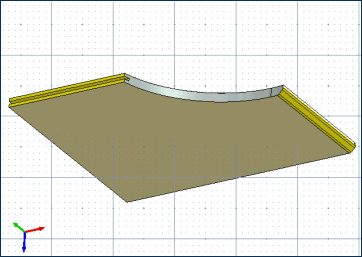

  • При работе с фигурными панелями введена возможность задания кромок разной формы и материала на рахныз сегментах панели.

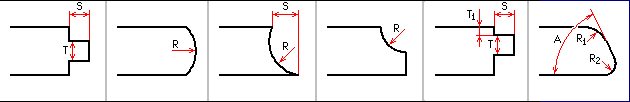

  • Добавлены новые типы формы кромок:


*Библиотеки блоков

Существенно поплнена библиотека "Крепеж и комплектующие".
Добавлены такие библиотеки как:

  • Комплектующие для сборных систем из труб Joker, Uno, Tritix.
  • Комплектующие из каталога Tati(Wico).
  • Фурнитура для изделий из стекла.
  • Унифицированная библиотека кухонных фасадов.
  • Тандем-боксы.
  • Направляющие для ящиков.
  • Полкодержатели Tukano/Pelican.
  • Встраиваемые кухонные аксессуары МДМ.
  • Комплектующие для раздвижных дверей шкафов-купе МДМ.
  • Встраиваемые аксессуары для шкафов.

Библиотеки готовых элементов поплнены такими сериями как:

  • Торговое оборудование: витрины, холодильные шкафы, стеллажи, кассовые боксы.
  • Пищевое/профессиональное кухонное оборудование: линии раздачи, электроплиты, разделочные столы, шкафы, тележки, моечные ванны и т.п.
Помимо приведенных выше изменений и дополнений новая версия программного пакета "bCAD Мебель" содержит целый ряд более мелких изменений, которые в существенной степени ускоряют и упрощают работу с программным пакетом.

Если у Вас появятся каккие-либо вопросы как по новым возможностям так и по работе с программными пакетами в целом, ОБЯЗАТЕЛЬНО обращайтесь в нашу службу технической поддержки.
